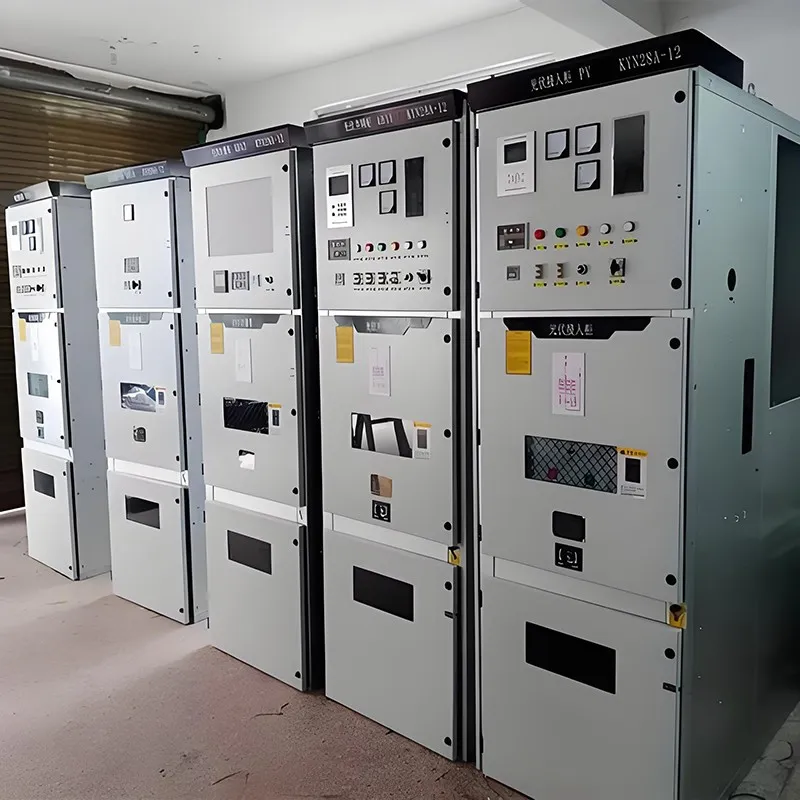

高電圧主受電キャビネット-

高電圧主受電キャビネットは、変電所の高電圧側に設置されます。-
商用電力線に直接接続します。
その仕事は、高電圧線をオン、オフにして保護することです。
この製品は IEC 62271-200 規格に適合しています。
定格電圧は12kV、24kV、または40.5kVです。
定格電流は630Aから3150Aになります。
電源周波数耐電圧は42kV、1分間です。
雷インパルス耐電圧は75kVです。
キャビネットは金属で覆われた完全密閉構造です。-
各コンパートメントは個別に密閉されており、作業者の安全を守ります。
中国鉄道、中国鉄道建設、CCCC、CSCEC の大規模プロジェクトでは、当社の高電圧主受電キャビネットを使用して送電網に接続しています。{0}

アウターシェルには2mm厚のアル亜鉛鋼板を使用。
この材料は耐腐食性が非常に優れています。
二重に曲げてリベットを固定し、高い剛性を実現しています。-
メイン スイッチは、VS1 や VD4 などの固体密閉極真空サーキット ブレーカです。{0}
機械的寿命は30,000回です。
電気的寿命は10,000回です。
遮断容量は31.5kA～40kAです。
変流器はエポキシ樹脂で成形され、完全に密閉されており、計測精度クラスは 0.2S です。
接地スイッチは急速閉路機構を備えており、短絡電流が流れると閉路することができます。
すべてのドアとパネルには機械式ロックと電磁ロックが付いています。
私たちは「5 つの予防」シーケンスを厳密に遵守しています。-
当社の工場は2,000平方メートルで、ISO9001認証を取得しています。

まず、安全かつスマートに走ることができます。
バキュームブレーカーには作動機構が一体化されています。
開始時間は 35 ミリ秒以下なので、アークの持続時間は非常に短くなります。
REF615やSEPAMなどのマイコン保護リレーを追加します。
これにより、3 段階過電流、方向性過電流、ゼロシーケンス過電流、過負荷、自動再閉路が可能になります。{{2}
保護設定誤差は 3% 以下です。
デジタル変電所向けの IEC 61850 通信もサポートします。

次に、結露防止設計が施されています。-
ヒーター付きスマート温湿度コントローラーを内蔵しています。
これは南部のような湿気の多い地域でうまく機能します。

3つ目は、操作が見やすいことです。
フロントパネルには模倣バス図とステータスライトがあります。
当社は、完全なタイプの試験レポートに加えて、耐震試験および内部アーク試験の証拠を提供します。
この高電圧主受電キャビネットは、商用グレードの信頼性を備えています。{{0}
